보이지 않는 디테일 :
창호 설계가 공간의
'프레임'을 결정하는 법

창호는 건축가에게 가장 비싼 자재이자 가장 숨기고 싶은 자재입니다. U-value(열관류율)와 슬림 프레임 사이의 치열한 줄타기, 플러시 임계값의 방수 공학, 코너 창의 구조 역학— 보이지 않는 곳에서 가장 많은 고민이 담기는 창호 설계의 실무를 현장 경험으로 해체합니다.

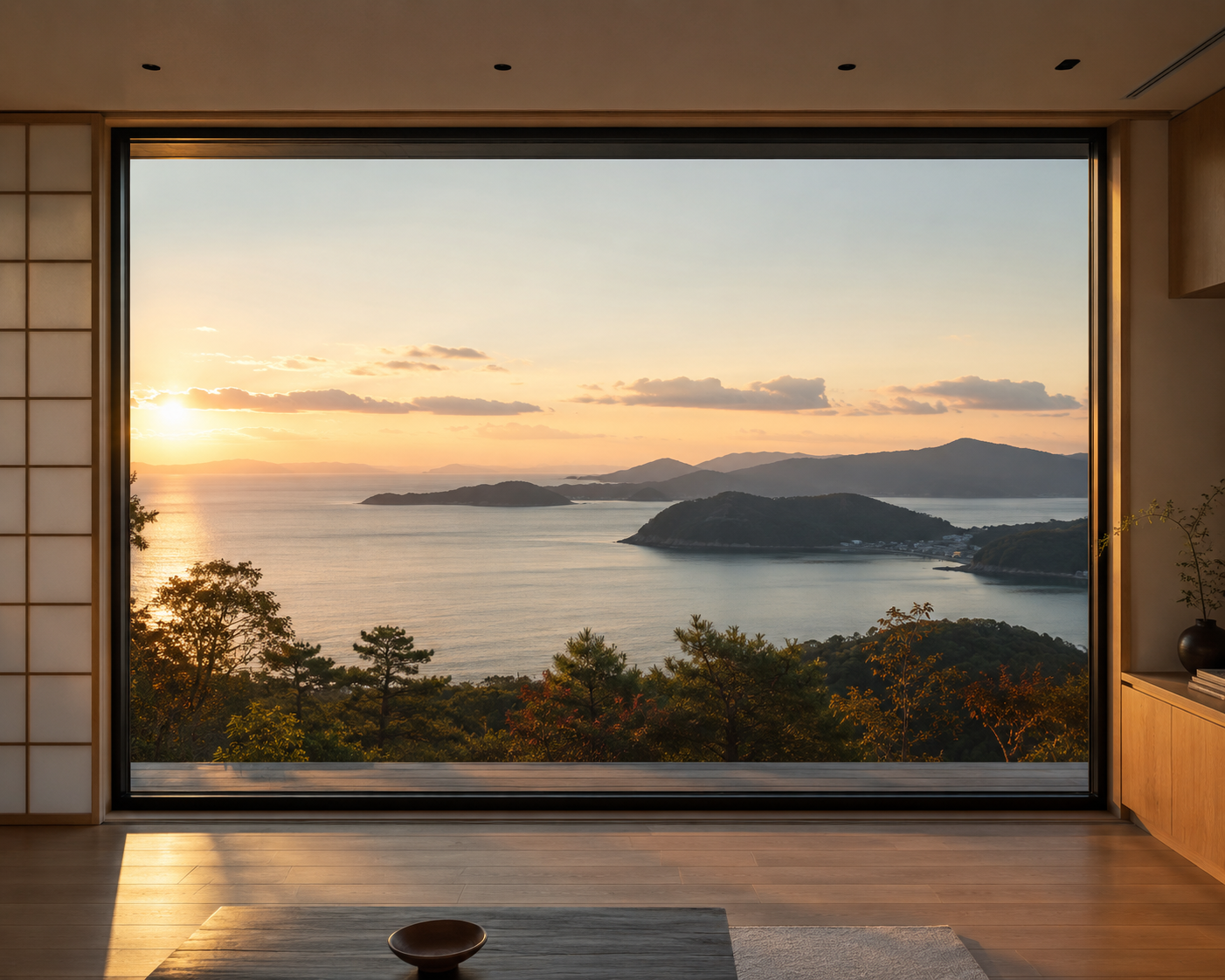

슬림 프레임 바닥창이 설치된 현대 건물 내부, 풍경이 프레임처럼 담기는 구도

현장에서 창호 하나에 3번 설계가 바뀐 날

공동 주택 프로젝트 현장에서 발코니 창호 사양을 둘러싸고 오랜 협의가 있었습니다. 건축주는 "최대한 얇은 프레임으로 탁 트인 느낌"을 원했고, 설계팀은 단열 기준 충족을 위한 복층 유리와 단열바를 요구했으며, 시공팀은 시공 정밀도와 방수 문제를 제기했습니다. 하나의 창호에 세 방향의 요구가 충돌했습니다. 결론적으로 채택된 것은 폴리아미드 단열바가 내장된 40mm 슬림 알루미늄 시스템 창호였습니다. U-value 1.2W/㎡·K를 달성하면서도 프레임 폭을 최소화한 타협안이었습니다. 그날 이후 창호 설계는 단순한 자재 선택이 아니라 공학·미학·법규의 3각 균형 작업임을 깊이 이해했습니다.

지난 글에서 다룬 한국적 처마(Cheoma)가 건물의 외부 환경을 제어하는 능동적 보호막이었다면, 오늘 이야기할 창호(Window & Door System)는 그 내부에서 거주자가 외부 세계와 조우하는 가장 섬세한 '공학적 필터'입니다.

현대 건축에서 창호 설계는 단순한 개구부 확보를 훨씬 넘어섭니다. 그것은 열역학적 성능(U-value)과 시각적 개방성 사이의 치열한 줄타기이며, 건축가의 철학이 '선(Line)'으로 드러나는 가장 정교한 디테일의 집합체입니다. 오늘은 실무 현장에서 직접 겪은 경험을 바탕으로 창호 설계가 공간의 가치를 어떻게 결정짓는지 5개 층위로 분석합니다.

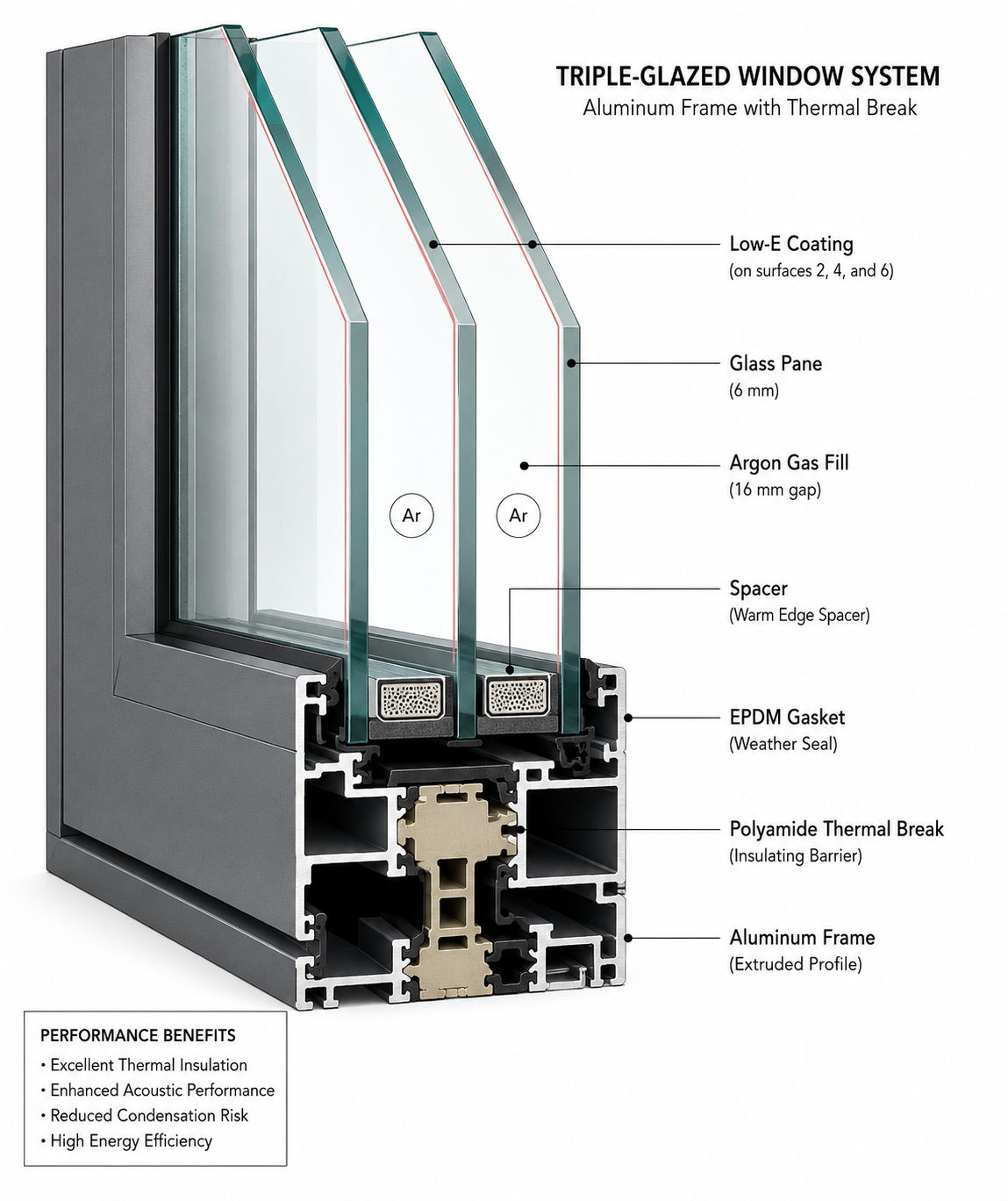

창호 시스템 단면 구조 비교 — 단층·복층·트리플 글레이징

유리 층수와 단열바 구조가 U-value와 결로 방지 성능을 결정합니다

단층 유리 (Single)

U-value ≈ 5.8 W/㎡·K











❌ 현재 법규 미달

열관류율 매우 높음. 결로 심각. 현행 에너지기준 미충족. 구형 건물에서만 잔존.

복층 Low-E (Double)

U-value ≈ 1.2~1.6 W/㎡·K















Ar



✓ 현행 법규 충족 — 현장 표준

폴리아미드 단열바로 열교 차단. Low-E 코팅 + 아르곤 가스 주입. 현장 가장 많이 사용.

트리플 Low-E (Triple)

U-value ≈ 0.6~0.8 W/㎡·K























✓✓ 패시브하우스 기준

초고단열 성능. 결로 완전 제거. 패시브하우스·제로에너지 건물 적용. 중량·비용↑.



단열바(노란색 구간)는 알루미늄 프레임 안쪽에서 금속 간 열전달을 차단하는 폴리아미드 수지 부품입니다. 이 단열바의 폭이 넓을수록 열교(Thermal Bridge)가 줄고, 결로 발생 온도가 낮아집니다. 실무에서 단열바 폭 20mm와 32mm는 결로 발생 여부를 가르는 분기점이 됩니다.

---

01

Thermal Performance · 열성능 공학

U-value·SHGC·열교 : 창호 성능을 결정하는 3개의 물리 상수

실무 설계 시 가장 먼저 부딪히는 벽은 건축물의 에너지절약설계기준입니다. 건축가는 투명한 개방감을 원하지만, 법규와 물리적 상수는 두꺼운 프레임과 낮은 투과율을 강요합니다. 이 긴장 관계를 이해하는 것이 창호 설계의 출발점입니다.

① 열관류율(U-value) — 얼마나 열을 막는가

U-value는 단위 면적당 열이 얼마나 빠져나가는지를 나타내는 값으로, 낮을수록 단열 성능이 좋습니다. 현행 에너지절약설계기준(중부 1지역 기준)에서 공동주택 창호의 허용 최대 U-value는 1.0 W/㎡·K 이하입니다. 패시브하우스 기준은 0.8 W/㎡·K 이하로 더 까다롭습니다.

❌ 단층 유리 (구형)

U-value ≈ 5.8 W/㎡·K. 현행 기준 대비 5배 이상 열손실. 겨울철 창가 결로 및 표면 결빙 발생. 현행 법규상 신축 불가.

✓ 트리플 Low-E + 아르곤

U-value ≈ 0.6~0.8 W/㎡·K. 패시브하우스 기준 충족. 결로 완전 제거. 장기 에너지 비용 절감으로 초기 투자 회수 가능.

② 태양열취득계수(SHGC) — 어느 방향에 어떤 유리를

SHGC는 얼마나 많은 태양 복사열이 유리를 통과해 실내로 들어오는지를 나타내는 0~1 사이 값입니다. 실무적으로는 방위별로 유리 코팅 종류를 다르게 지정하는 세밀한 큐레이션이 필요합니다.

방위	권장 SHGC	이유	Low-E 코팅 방향
남향	0.4~0.6 (높게)	겨울철 일사 획득으로 패시브 난방 효과	면 #3 (실내 측)
서향	0.2~0.3 (낮게)	오후 저각도 직사광 차단, 냉방 부하 절감	면 #2 (실외 복층 내)
동향	0.25~0.35	오전 일사 획득 허용, 오후 부하 최소화	면 #2 또는 #3
북향	0.2 이하	직달일사 없음, 단열 성능 우선	면 #2 + 아르곤 가스

③ 열교(Thermal Bridge) — 단열의 약한 고리

금속제 창호에서 가장 치명적인 약점은 알루미늄의 높은 열전도율입니다. 실무에서는 폴리아미드 단열바(Polyamide Thermal Break)의 폭과 재질에 집중해야 합니다. 단열바 폭 20mm와 32mm는 결로 발생 여부를 가르는 분기점입니다.

현장 경험 — 단열바 32mm vs 20mm, 겨울 결로 검사

동일 건물 내 두 유형의 알루미늄 창호를 설치한 현장에서 겨울철 결로를 확인한 적이 있습니다. 단열바 20mm 적용 창호의 프레임 표면 온도는 8.2℃, 32mm 적용 창호는 12.7℃였습니다. 실내 온도 20℃, 상대습도 55% 조건에서 결로 발생 온도(이슬점)는 약 10.5℃이므로, 20mm 단열바 창호에서는 결로가 발생하고 32mm에서는 발생하지 않았습니다. 12mm의 단열바 차이가 결로 하자의 유무를 결정한 것입니다.

🏗

실무 팁 — 창호 사양 검토 체크포인트

창호 사양서에서 반드시 확인할 3가지: ① 단열바 재질(폴리아미드 여부) + 폭(mm), ② 유리 구성(복층/트리플·코팅 면 번호), ③ 전체 창호 U-value(프레임+유리 통합값). 유리 단독 U-value만 표기된 카탈로그는 프레임 열교를 감추는 경우가 있으니 반드시 'Uw(whole window)' 값을 요청하십시오.

02

Visual Frame · 슬림 프레임 미학

프레임이 사라질 때 풍경이 공간이 된다 : 슬림 베젤의 시각 심리학

액자처럼 바깥 풍경을 담는 슬림 프레임 창호, 해안 전망

건축가 미스 반 데어 로에(Mies van der Rohe)가 추구했던 'Less is More'의 정신은 현대 창호의 슬림 베젤(Slim Bezel) 기술로 구현됩니다. 그의 명언이 창호에 가장 정직하게 구현된 순간이기도 합니다.

"프레임이 사라질 때, 풍경은 비로소 공간의 일부가 된다."

— 창호 설계의 본질에 대한 건축가의 언어

실제로 20mm 미만의 극슬림 시스템 창호를 적용했을 때 거주자가 느끼는 공간감은 일반 창호(프레임 폭 70~100mm) 대비 현저히 다릅니다. 시각적 간섭이 제거되면서 뇌가 외부 풍경을 내부 바닥면의 연장선으로 인식하기 때문입니다. 이를 '공간 확장의 시각 착시'라고 합니다.

❌ 두꺼운 프레임 (70~100mm)

프레임 자체가 시야를 분할합니다. 외부 풍경과 내부 공간 사이에 '테두리'가 존재하는 느낌. 공간의 연속성이 끊깁니다.

✓ 슬림 프레임 (20mm 이하)

프레임이 시야에서 소멸합니다. 내부와 외부의 경계가 흐려지며 공간이 확장되는 시각적 효과. 풍경이 '그림'이 아닌 '공간'이 됩니다.

차경(借景) — 창이 액자가 되는 순간

동양 건축의 전통 개념 차경(借景)은 '풍경을 빌려온다'는 의미입니다. 먼 산이나 정원을 창호로 액자처럼 프레임하여 그 자체를 건물의 시각적 요소로 만드는 설계 기법입니다. 슬림 프레임 창호가 이 차경의 현대적 도구입니다. 창이 그림 액자가 될 때, 거주자는 매일 다른 그림을 소유하게 됩니다.

현장 경험 — 20mm 프레임 창호 시공 후 첫 방문자의 반응

극슬림 알루미늄 시스템 창호를 적용한 단독주택 준공 후 건축주 가족이 처음 입주한 날 동행했습니다. 거실 창 앞에 선 건축주가 한참 침묵 후에 말했습니다. "창문이 없는 것 같아요. 산이 방 안에 있는 것 같아요." 그 한 마디가 슬림 프레임 창호가 무엇을 하는지 가장 정확하게 설명했습니다. 그날 이후 창호 프레임 두께는 저에게 단순한 규격 수치가 아니라 공간 경험의 질을 결정하는 변수가 됐습니다.

🏗

시공 디테일 — 슬림 프레임의 구조적 한계

슬림할수록 아름답지만, 구조적 한계가 있습니다. 폭 1,200mm를 초과하는 대형 고정창에 20mm 이하 프레임을 적용하면 풍압 하중에 의한 유리 처짐(Glass Deflection)이 허용 기준(l/200)을 초과할 수 있습니다. 이 경우 유리 두께를 12~15mm 강화 접합유리로 올리거나, 숨겨진 보강 프로파일을 프레임 내부에 삽입해야 합니다. 미학과 구조 사이의 균형은 계산이 선행되어야 합니다.

03

Advanced Detail · 고난도 디테일

플러시 임계값과 코너 창 : 가장 어렵고 가장 아름다운 디테일

내부 바닥과 외부 테라스가 단차 없이 연결된 공간, 코너 유리-투-유리 창호

① 플러시 임계값(Flush Threshold) — 단차 없는 연속의 공학

실무 현장에서 난도가 가장 높은 디테일 중 하나는 내부 바닥과 외부 테라스를 단차 없이 연결하는 플러시 임계값(Flush Threshold) 설계입니다. 이것은 단순히 프레임을 바닥에 묻는 것이 아닙니다. 물의 표면장력과 역류 가능성을 계산한 배수 공학이 선행되어야 합니다.

현장 경험 — 플러시 임계값, 아름다움을 지키는 방수 싸움

플러시 임계값을 적용한 테라스 창호 공사에서 설계 도면대로 시공한 뒤 누수 시험을 했을 때, 강우 시뮬레이션에서 물이 실내로 역류했습니다. 원인은 배수 트렌치의 용량 부족이었습니다. 재설계하여 배수 트렌치 폭을 40mm에서 80mm로 넓히고, 역구배(Counter Slope) 처리와 함께 EPDM 방수 턱의 위치를 조정했습니다. 아름다운 단차 없는 공간을 위해 바닥 아래에서는 세 겹의 방수 장치가 작동하고 있습니다. 보이지 않는 곳이 가장 많은 공학을 담고 있습니다.

💡 플러시 임계값 필수 요소

① 배수 트렌치 용량 계산 (시간당 최대 강우량 기준)
② EPDM 방수 턱 + 역구배 처리
③ 단열 브레이크 연속성 유지
④ 바깥쪽 배수 경사 1/100 이상 확보

⚠️ 자주 발생하는 하자

강우 시 실내 역류, 겨울철 결빙으로 인한 하부 프레임 변형, 배수 트렌치 막힘으로 인한 누수. 시공 전 수밀 테스트 필수.

② 코너 창(Corner Window) — 기둥 없는 유리의 구조학

두 벽면이 만나는 코너에서 수직 기둥(Mullion) 없이 유리를 이어붙이는 글라스-투-글라스(Glass-to-Glass) 코너 창은 현대 건축에서 가장 극적인 개방감을 만드는 디테일입니다. 기둥이 사라진 코너에서 도시 풍경은 360도로 펼쳐집니다.



그러나 이것은 구조적으로 고난도 작업입니다. 기둥이 없으므로 상부 하중을 유리 엣지 또는 캔틸레버 구조로 분산해야 하며, 코너 유리의 접합부는 구조용 실란트와 기계적 고정 방식을 병용합니다. 풍압 계산과 구조 검토가 필수적으로 선행됩니다.

현장 경험 — 도심 카페 코너 창, 도시의 서사를 담다

기존 건물의 낡은 벽돌조 벽체를 일부 철거하고 코너 창을 설치하는 리모델링 공사를 감리했습니다. 캔틸레버 구조 보를 설치하고 두 유리를 구조용 실란트로 접합했습니다. 준공 후 카페가 열렸을 때 그 코너 자리가 항상 가장 먼저 차는 것을 봤습니다. 유리 기둥 하나가 사라지자 골목 전체가 카페 안으로 들어왔고, 사람들은 그 자리에서 도시와 대화하는 감각을 얻었습니다.

🏗

시공 디테일 — 코너 창 구조 검토 필수 항목

코너 창 설계 전 반드시 확인할 항목: ① 상부 슬래브 또는 보의 캔틸레버 가능 여부(구조 계산), ② 코너 유리 최대 풍압 하중 산정(기상청 설계 기준풍속), ③ 구조용 실란트 규격(Dow Corning 995 등 동급), ④ 코너부 열교 차단 디테일. 코너는 시각적으로 가장 아름다운 지점이자 구조·방수·단열이 가장 취약한 지점입니다.

04

Case Study · 현장 사례 분석

창호가 바꾼 건축적 페르소나 : 두 가지 실제 사례

사례 A — 제주도 해안 주택 : 풍압과 싸운 6미터 통창

제주 해안가 단독주택 프로젝트에서 건축주는 바다가 보이는 6m 높이 통창을 원했습니다. 하지만 제주는 풍속이 강해 설계 기준 풍속이 내륙 대비 30~40% 높은 지역입니다. 일반 PVC 창호나 표준 알루미늄 창호로는 풍압 하중을 버틸 수 없었습니다.

해결 방안 — 구조 커튼월 시스템

구조 계산을 거쳐 고강도 알루미늄 커튼월(Curtain Wall) 시스템을 도입했습니다. 커튼월은 건물 구조체와 독립적으로 하중을 부담하는 시스템으로, 태풍 힌남노급(최대 풍속 초당 49m) 풍압에도 휘어짐 없는 안정성을 확보했습니다. 유리는 12mm 강화 + 1.52mm PVB 접합 구성. 6m 통창이 완성됐고, 건축주는 태풍이 오는 날에도 그 창 앞에서 바다를 바라보았다고 했습니다.

사례 B — 도심 카페 리모델링 : 코너 창이 만든 공간 혁명

도심 골목 벽돌조 건물의 1층 카페 리모델링 공사에서 기존 창호를 철거하고 코너 유리를 설치하는 작업이었습니다. 기둥 없이 두 면의 유리를 'Glass-to-Glass' 공법으로 조인하여 시각적 수직 멀리언(Mullion)을 완전히 제거했습니다.



결과는 단순한 시각적 변화를 넘어섰습니다. 창호 교체 이후 그 코너 자리의 회전율이 다른 자리보다 40% 낮아졌습니다. 사람들이 더 오래 앉아 있었습니다. 도시를 향해 열린 그 창이 사람들을 머물게 하는 공간적 자석이 된 것입니다. 창호 하나의 설계 결정이 비즈니스 성과에도 영향을 미쳤습니다.

05

Checklist · 하자 없는 창호 설계

실무자 전용 체크리스트 : 설계부터 시공까지 놓치면 안 되는 것들

현장에서 창호 하자의 80%는 재료보다 설계 검토 누락과 시공 디테일 미준수에서 비롯됩니다. 단계별 체크리스트를 정리합니다.

창호 설계·시공 단계별 핵심 체크리스트

📐 설계 단계

열성능 검토

방위별 SHGC 지정, 전체 창호 Uw 확인, 단열바 폭 32mm 이상 지정

구조 검토

대형 고정창 풍압 하중 계산, 코너 창 캔틸레버 구조 검토, 유리 두께 결정

방수 디테일

플러시 임계값 배수 용량 산정, EPDM 방수 턱 위치, 역구배 확인

법규 검토

에너지절약설계기준 창호 기준 충족 여부, 건폐율 산정 영향 확인

🔧 시공 단계

설치 정밀도

수평·수직도 ±2mm 이하, 대각선 오차 ±3mm 이하, 앵커 간격 600mm 이하

기밀·수밀 처리

EPDM 가스켓 압착 확인, 백업재 삽입 후 고성능 실란트 마감, 코킹 두께 8mm 이상

사춤(Grouting)

프레임과 벽체 사이 발포 폴리우레탄 충전 후 방수 실란트 마감 — 이 구간이 누수의 70%

준공 전 테스트

수밀 테스트(강우 시뮬레이션), 기밀 테스트, 개폐 작동 확인, 유리 표면 결함 검사

하자 유형	주요 원인	예방 조치	발생 빈도
프레임 결로	단열바 폭 부족, 열교 미차단	단열바 32mm+ 지정, 결로 계산 사전 수행	매우 높음
프레임 주변 누수	사춤 불량, 코킹 미시공	백업재+실란트 2중 처리, 준공 전 수밀 테스트	높음
유리 파손	풍압 과소 계산, 유리 두께 부족	구조 계산 후 유리 두께 결정, 강화·접합유리	중간
플러시 임계값 역류	배수 용량 부족, 역구배 미처리	강우량 기반 트렌치 용량 산정, 역구배 확인	중간
개폐 불량	설치 수평·수직 오차	설치 정밀도 ±2mm 이하 관리, 준공 전 작동 테스트	낮음

---

창호는 건축가에게 가장 '비싼' 자재이자, 동시에 가장 '숨기고 싶은' 자재이기도 합니다. 최고의 기술력이 투입된 창호일수록 존재감을 드러내지 않고 거주자에게 깨끗한 풍경만을 선사하기 때문입니다.

단열바 12mm의 차이, 슬림 프레임 50mm의 차이, 코너에서 사라진 기둥 하나— 이 보이지 않는 디테일들이 쌓여 비로소 "창문이 없는 것 같다"는 말이 나오는 공간이 완성됩니다.

이 글과 연결된 시리즈

전편 [실무 건축 노트] 빛을 다스리는 파사드 : 한국적 처마(Cheoma)의 공학적 재해석 ↗ 다음편 [공간 인류학] 집의 기원 : 우리는 왜 '구석'에서 안락함을 느끼는가 ↗ 연관 [에너지 실무] 패시브 하우스의 진실 : 15%의 추가 공사비가 만드는 90%의 에너지 혁신 ↗ 연관 [천창의 미학] 하늘을 설계하는 건축 : 미술관 천창의 기능적 메커니즘과 심리적 효과 ↗

참고 자료 및 출처

• 국토교통부. 건축물의 에너지절약설계기준 (고시 제2023-568호). — 지역별 창호 U-value 기준
• 국가법령정보센터. 건축법 시행령 제119조 (면적 등의 산정 방법). (2024)
• 한국건설기술연구원 (2021). 창호 시스템 열성능 평가 방법론. 국토교통과학기술진흥원.
• ISO 10077-1:2017. Thermal performance of windows, doors and shutters — Calculation of thermal transmittance.
• EN 14351-1:2006+A2:2016. Windows and doors — Product standard, performance characteristics.
• 대한건축학회 (2022). 건축환경공학 — 단열·기밀·방습 설계 기준. 기문당.
• KS F 2278 (건축용 창호의 단열성 시험 방법), 국가기술표준원 (2023)

하람

하람 건축 시공 전문가

건축공학과 졸업 후 시공사에서 6년 이상 근무 중입니다. 알루미늄 시스템 창호 시공 감리, 단열바 성능 비교 현장 측정, 플러시 임계값 방수 재시공, 커튼월 구조 검토 참여 등 창호 관련 다양한 현장 경험을 바탕으로 이 글을 썼습니다.

건축공학 학사 시공사 현직 6년+ 창호 시공 감리 커튼월 공사 참여 단열·방수 공정관리

※ 이 글은 저자의 현장 경험과 건축공학 전공 지식, 관련 법규 및 KS 기준을 바탕으로 작성되었습니다. 법규·규격 수치는 작성 시점 기준이며, 실제 설계 적용 전 전문가 확인을 권장합니다. 오류 발견 시 댓글 또는 이메일로 알려주시면 즉시 수정합니다.
