패시브 하우스의 진실 :
15%의 추가 공사비가 만드는
90%의 에너지 혁신
15%의 추가 공사비가 만드는
90%의 에너지 혁신
많은 이들이 패시브 하우스를 "두꺼운 단열재를 쓴 집"으로 오해합니다. 실무적 관점에서 패시브 하우스의 본질은 '열이 샐 틈이 없는 기밀한 시스템'입니다. 외단열 연속성, 열교(Thermal Bridge) 차단, 삼중 유리 창호 0.8W/m²K, Blower Door Test n50≤0.6회/h, 폐열회수 환기장치 80%+ 효율— 오늘은 15%의 추가비용으로 30년의 쾌적함을 만드는 패시브 하우스의 다섯 기술 기둥을 수치로 해체합니다.
선배님께 '기밀'의 의미를 처음 배운 날
단열재 두께에 관한 이야기를 하다가 선배 소장님이 갑자기 멈추며 물으셨습니다. "단열이 뭐라고 생각해?" "열이 안 빠져나가게 막는 거 아닌가요?" 소장님이 고개를 저었습니다. "단열은 속도를 늦추는 거야. 열은 결국 빠져나가. 중요한 건 기밀— 틈이 없으면 열이 빠져나갈 경로 자체가 없어. 패시브 하우스는 단열의 집이 아니라 기밀의 집이야." 그 짧은 말 한마디가 에너지 건축을 바라보는 제 관점을 완전히 바꿨습니다. 단열재를 두껍게 쓰는 것과, 틈새를 완벽히 막는 것— 이 둘은 전혀 다른 차원의 기술입니다.
전기요금과 가스비가 가파르게 오르면서 주거 시장에서 '패시브 하우스'는 더 이상 환경주의자들만의 키워드가 아닙니다. 난방비가 일반 주택의 5분의 1 수준이라는 실증 데이터가 알려지면서, 초기 공사비 15% 추가라는 진입 장벽을 어떻게 볼 것인가가 현실적인 고민이 됐습니다.
패시브 하우스는 독일 패시브하우스협회(PHI: Passivhaus Institut)가 1990년 처음 정의한 건축 성능 기준입니다. 단순히 에너지를 적게 쓰는 집이 아니라, 난방 에너지 요구량 15kWh/m²a 이하, 기밀성 n50≤0.6회/h, 일차에너지 소비량 120kWh/m²a 이하라는 수치 기준을 만족해야 합니다. 이 수치들이 어떤 기술로 구현되는지, 그리고 왜 그것이 '기밀'에 달려 있는지를 지금부터 해체합니다.
일반 주택 vs 패시브 하우스 — 핵심 성능 수치 비교
독일 PHI 기준 · 국내 에너지절약 설계기준 대비
| 성능 지표 | 국내 일반 신축 아파트 | 패시브 하우스 기준 | 차이 |
|---|---|---|---|
| 난방 에너지 요구량 | 80~120 kWh/m²a | 15 kWh/m²a 이하 | 약 85~90% 절감 |
| 기밀성 (n50) | 2.0~3.0 회/h | 0.6 회/h 이하 | 4~5배 향상 |
| 창호 열관류율 (U값) | 1.5~2.0 W/m²K | 0.8 W/m²K 이하 | 약 50~60% 향상 |
| 단열재 두께 (외벽) | 50~100mm | 200~300mm 이상 | 3~6배 두꺼움 |
| 환기 에너지 회수율 | 0% (자연 환기) | 80% 이상 (MVHR) | 신선 공기 + 열 회수 |
| 추가 공사비 | 기준 (100%) | 약 115% (+15%) | ROI: 에너지절감 12~15년 |
결론: 15% 추가 공사비로 난방비를 85~90% 줄입니다. 단순 에너지 비용만 계산해도 12~15년 내 회수— 여기에 결로·곰팡이 없는 건강 주거, 소음 차단, 건물 가치 상승을 더하면 실제 ROI는 훨씬 짧아집니다.
01
5 Pillars · 패시브 하우스를 완성하는 5대 기술 기둥
수치로 읽는 5대 기둥 : 외단열·열교차단·삼중창호·기밀·폐열환기의 메커니즘

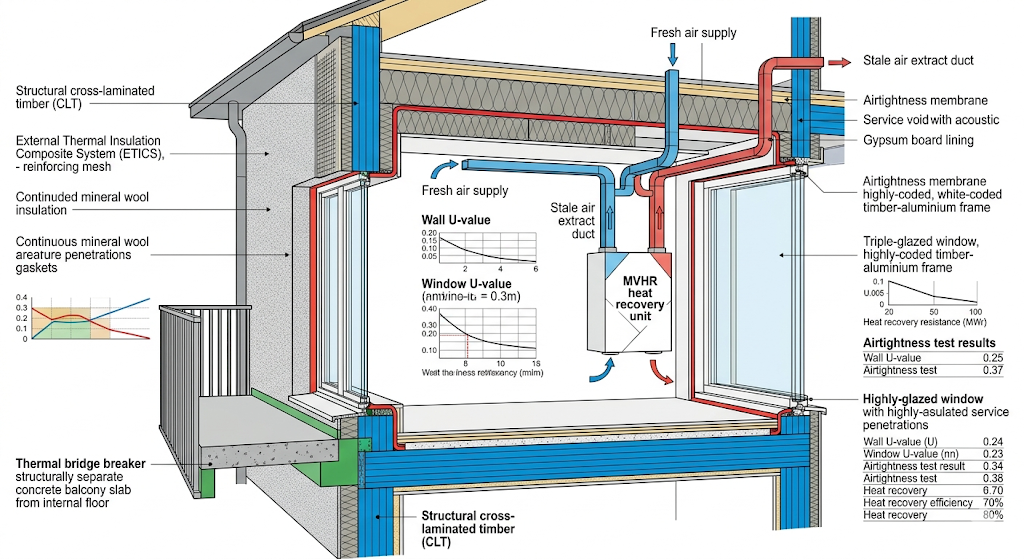

IMG 02 패시브 하우스 단면 다이어그램 — 5대 기술 기둥 시각화
① 고성능 외단열(ETICS) — 연속성이 핵심
단열재 두께 200~300mm 이상 · U값 0.15 W/m²K 이하 목표
단열재가 건물 전체를 끊김 없이 감싸야 합니다. 내단열(내부에 단열재를 설치하는 방식)은 구조체와 마감재 사이에 필연적으로 결로를 유발하기 때문에 패시브 하우스에서는 외단열(ETICS: External Thermal Insulation Composite Systems)이 원칙입니다. 단열재가 단 1cm라도 끊기는 구간이 생기면 그 지점이 열교가 됩니다— 단열재 두께보다 연속성이 더 중요한 이유입니다.
② 열교(Thermal Bridge) 차단 — 발코니·창호 접합부
열교 차단재(ISO-KOK 등) 사용 · 선형 열교 값 ψ ≤ 0.01 W/mK 목표
아무리 두꺼운 단열재를 써도 발코니 연결부, 창호 프레임, 배관 관통부에서 열이 빠져나갈 수 있습니다. 이것이 열교(Thermal Bridge)입니다. 발코니 슬래브가 건물 외부로 이어지는 구간에 열교 차단재(하중을 견디면서 단열 성능도 가진 특수 부재)를 삽입하는 것이 패시브 하우스 시공의 핵심 디테일 중 하나입니다.
③ 고성능 삼중 유리 창호 — 창이 벽보다 따뜻해야
열관류율(U값) 0.8 W/m²K 이하 · g값 0.5 이상 (일사 취득)
패시브 하우스의 창호는 한겨울에도 창 표면에서 냉기가 느껴지지 않아야 합니다. 일반 이중 유리 창호의 U값이 2.0~2.5 W/m²K인 데 비해, 패시브 기준 창호는 0.8 W/m²K 이하의 삼중 유리 + 시스템 프레임을 사용합니다. 프레임 자체의 단열 성능도 중요하여, 알루미늄 단열 프레임 또는 PVC·목재 프레임이 권장됩니다. 창호 비용은 일반 대비 3~5배이지만, 이것이 없으면 다른 모든 단열이 무용지물이 됩니다.
④ 기밀성(Airtightness) — 패시브 하우스의 심장
Blower Door Test n50 ≤ 0.6 회/h · 기밀 테이프·멤브레인 전 구간 적용
단열 다음으로 중요한 것— 아니, 실무적으로는 더 중요한 것이 기밀성입니다. 국내 일반 아파트의 기밀도(n50)는 2.0~3.0회/h인데, 패시브 하우스는 0.6회/h 이하를 요구합니다. n50=0.6회/h라는 것은 축구장 크기의 건물에 바늘구멍 수준의 틈새만 허용한다는 뜻입니다. 이 수준의 기밀성은 창호 주변, 배관 관통부, 석고보드 이음매 등 모든 틈새를 기밀 테이프와 멤브레인으로 빈틈없이 처리해야 달성됩니다.
⑤ 폐열회수 환기장치(MVHR) — 신선함과 온기를 동시에
열회수 효율 80% 이상 · 소음 25dB(A) 이하 · 필터 등급 F7 이상
기밀한 집은 창문을 자주 열지 않아도 됩니다. 그러나 신선한 공기 공급은 반드시 필요합니다. MVHR(Mechanical Ventilation with Heat Recovery, 폐열회수 환기장치)은 실내 오염 공기를 내보내면서 그 열기를 80% 이상 회수하여 외부에서 들어오는 신선한 공기에 전달합니다. 겨울철 0℃의 외기가 약 18~20℃로 예열되어 실내로 공급됩니다. 이것이 패시브 하우스에서 별도 난방 장치 없이도 쾌적함을 유지하는 핵심 원리입니다.
선배의 경험 — 단열재는 두꺼운데 결로가 생긴 현장
단열 관련 현장 경험이 많은 선배에게 들은 이야기입니다. 외단열 100mm를 적용한 공사 현장이었는데, 완공 후 일부 세대에서 결로가 발생했습니다. 원인을 찾아보니 발코니 슬래브와 외벽이 만나는 접합부에 단열재가 전혀 시공되지 않은 구간이 있었습니다. 단열재가 두꺼워도 한 군데가 끊기면 그 지점으로 열이 집중 손실됩니다— 이것이 열교(Thermal Bridge)입니다. "단열은 두께가 아니라 연속성이야. 10cm 단열재가 1cm 구간에서 끊기면 그 1cm 구간이 집 전체의 냉점(Cold Spot)이 돼"라는 선배의 말이 기억납니다. 결로 보수 공사 비용이 발코니 접합부 열교 차단재 비용의 10배였다고 합니다.
02
Airtightness · 기밀성 테스트의 실무
Blower Door Test : 기밀 측정의 원리와 시공 단계별 기밀 확보 전략
패시브 하우스 시공에서 단열재를 두껍게 시공하는 것보다 훨씬 어려운 작업이 기밀성 확보입니다. 설계가 아무리 완벽해도 시공 단계에서 창호 주변이나 배관 관통부가 꼼꼼히 메워지지 않으면 무용지물입니다. 기밀 시공의 완성도를 측정하는 표준 방법이 블로어 도어 테스트(Blower Door Test, 기밀성 시험)입니다.
Blower Door Test 원리와 판정 기준
출입구에 팬(Fan)이 달린 패널을 설치하고 실내 기압을 50Pa(파스칼) 낮춥니다. 이때 기압차를 유지하기 위해 팬이 공급해야 하는 공기량을 측정하여 건물의 기밀도를 계산합니다. 이 값이 바로 n50(시간당 공기 교환 횟수)입니다. 국내 아파트의 평균 n50이 2.0~3.0회/h인 것은 1시간마다 실내 공기 전체 부피의 2~3배가 새는 것을 의미합니다. 패시브 하우스는 이를 0.6회/h 이하로 줄여야 합니다.
| 기밀도 (n50) | 건물 유형 | 특성 | 겨울철 체감 |
|---|---|---|---|
| 3.0 회/h 이상 | 구축 단독주택 | 외풍 심함, 결로 빈발 | 외풍·냉기 느껴짐 |
| 2.0~3.0 회/h | 국내 일반 아파트 평균 | 표준 수준 | 창 주변 차가운 느낌 |
| 1.0~2.0 회/h | 고기밀 주택·단독주택 | 양호 — 에너지 절약형 | 쾌적, 약한 외풍 |
| ≤ 0.6 회/h ★ | 패시브 하우스 인증 기준 | 거의 완벽한 기밀 | 창가·구석 냉기 없음 |
기밀 시공의 핵심 취약 구간
❌ 기밀 취약 구간 (열 손실 집중)
① 창호 프레임과 벽체 접합부.
② 배관·전선 벽체 관통부.
③ 석고보드 이음매·콘센트 박스 주변.
④ 다락·지붕 접합부.
⑤ 외벽 앵커 볼트 관통부.
✓ 기밀 처리 방법
① 창호 주변: 기밀 테이프(SIGA, Pro Clima 등)
② 관통부: 기밀 슬리브+우레탄+기밀 테이프
③ 석고보드: 기밀 멤브레인 시트 전면 부착.
④ 중간 단계 Blower Door Test로 취약부 발견.
동기의 경험 — Blower Door Test에서 배관 관통부가 무너진 이야기
패시브 관련 현장을 경험한 동기에게서 들은 이야기입니다. 시공 중간 단계 Blower Door Test에서 n50=2.3이 나왔는데, 목표치 0.6에 턱없이 부족한 결과였습니다. 연기 발생기를 써서 취약부를 찾았더니 욕실 배수 배관이 슬래브를 관통하는 지점이 아예 기밀 처리가 돼 있지 않았습니다. 50Pa 차압에서 손을 대보니 바람이 강하게 느껴졌다고 합니다. 배관 관통부 전 구간에 발포 우레탄 + 기밀 테이프 처리를 추가 시공했고, 이후 n50=0.52로 기준치를 통과했습니다. "중간에 한 번 더 테스트하지 않았으면 준공 후에는 절대 못 고쳤을 거야"라는 동기의 말이 기억납니다. 중간 Blower Door Test는 선택이 아니라 필수입니다.
기밀 시공 프로토콜 — 공정별 체크포인트
① 창호 설치 완료 직후 → 창호 주변 기밀 테이프 부착 확인.
② 배관·배선 관통부 처리 완료 후 → 기밀 슬리브+우레탄+테이프 3중 처리 검사.
③ 석고보드 시공 전 → 중간 Blower Door Test 실시. (이 단계 통과 후 마감 공사 진행)
④ 준공 전 최종 Blower Door Test → n50 ≤ 0.6 확인 및 인증 서류 확보.
중간 테스트를 생략하면 준공 후 발견되는 기밀 불량은 마감재를 전부 뜯어야 수정할 수 있습니다.
03
Economics · 15% 추가비용의 경제학
공사비 15%, 에너지 90% 절감 : ROI 계산과 '눈에 보이지 않는 비용' 분석
건축주들이 패시브 하우스를 망설이는 이유는 항상 하나입니다— '비쌉니다.' 패시브 하우스는 일반 건축 대비 약 10~20%(평균 15%)의 공사비 추가가 발생합니다. 84㎡ 기준 일반 시공비를 4억 원으로 가정하면 약 6,000만 원이 추가됩니다. 이것이 과연 합리적인 선택일까요.
| 비용 항목 | 일반 신축 (100%) | 패시브 하우스 (+15%) | 추가 비용 비중 |
|---|---|---|---|
| 외단열 시스템 | 표준 내단열 (50~100mm) | 외단열 200~300mm | +4~6% |
| 창호 | 이중 유리 (U=1.5~2.0) | 삼중 유리 (U≤0.8) | +3~5% |
| MVHR 환기장치 | 없음 (자연 환기) | 폐열회수 환기 시스템 | +2~4% |
| 기밀 시공 | 일반 시공 | 기밀 테이프·멤브레인 전 구간 | +1~2% |
| 열교 차단재 | 없음 | 발코니·창호 접합부 전 구간 | +1~2% |
'눈에 보이지 않는 비용' — 에너지비 외의 ROI
단순히 에너지 절감만 계산하면 회수 기간이 12~15년으로 길어 보입니다. 그러나 패시브 하우스의 진짜 가치는 에너지비 절감 이상에 있습니다.
💊 건강 비용 절감
완벽한 기밀과 MVHR은 실내 상대습도를 40~60%로 안정 유지합니다. 결로·곰팡이 없음 → 호흡기 질환·아토피 예방. 국내 아토피 어린이 가정의 의료비 연 평균 200~400만 원 절감 효과가 보고됩니다.
📈 자산 가치 상승
제로에너지건축물 인증 시 취득세 감면, 용적률 완화 혜택. 에너지 성능 인증 건물은 재매각 시 동일 지역 일반 건물 대비 5~15% 높은 호가. '에너지 등급'이 부동산 가치 지표가 되는 추세.
🔇 소음 차단 효과
삼중 유리 + 완벽 기밀 = 외부 소음이 거의 유입되지 않음. 도심 주택 기준 외부 소음 차단 35~40dB → 50dB 이상으로 향상. 소음 스트레스 감소 = 수면 질 향상.
🌡 유지 관리비 절감
높은 기밀·단열 성능 → 냉난방 장비 용량 축소 → 장비 교체 주기 연장. 결로 없음 → 마감재 수명 연장, 리모델링 주기 지연. 30년 누적 유지관리비 일반 대비 30~40% 절감.
업계 선배의 경험 — 패시브 단지 입주 1년 후 실제 난방비
패시브하우스 관련 현장을 다수 경험한 업계 선배가 세종시 패시브하우스 단지 입주자들의 1년 후 난방비를 추적한 이야기를 들려줬습니다. 인근 일반 단독주택 동일 면적 세대의 겨울철 가스비가 월 15~20만 원 수준일 때, 패시브 단지 입주자들의 난방비는 월 2~4만 원이었다고 합니다. 연간 가스비 절감액이 약 150~200만 원— 추가 공사비 6,000만 원을 회수하는 데 순수 에너지비만 계산해도 30~40년이지만, 건강·소음·자산가치를 합산하면 실질 회수 기간은 10~15년으로 줄어든다고 했습니다. "패시브는 산수로 판단하는 거야. 감성이나 친환경 신념으로만 결정하면 건축주한테 제대로 설명 못 해"라는 말이 기억납니다.
국내 제로에너지건축물 인증 혜택 — 법적 지원 사항
녹색건축물 조성 지원법에 따라 제로에너지건축물(ZEB) 인증 시 다음 혜택이 주어집니다: ① 취득세 최대 15% 감면. ② 재산세 최대 15% 감면. ③ 용적률 최대 15% 완화 (지자체별 상이). ④ 건축물 에너지효율등급 1++ 이상 취득 시 분양가 가산 허용 (주택법 시행령). 패시브 하우스 기준은 ZEB 1등급(에너지 자립률 100% 이상)에 준하는 수준으로, 이 인증과 병행하면 추가 공사비 일부를 혜택으로 상쇄할 수 있습니다.
04
MVHR · 폐열회수 환기장치 실무
패시브 하우스의 폐 : 환기와 열회수를 동시에 — MVHR 설계와 시공 주의사항

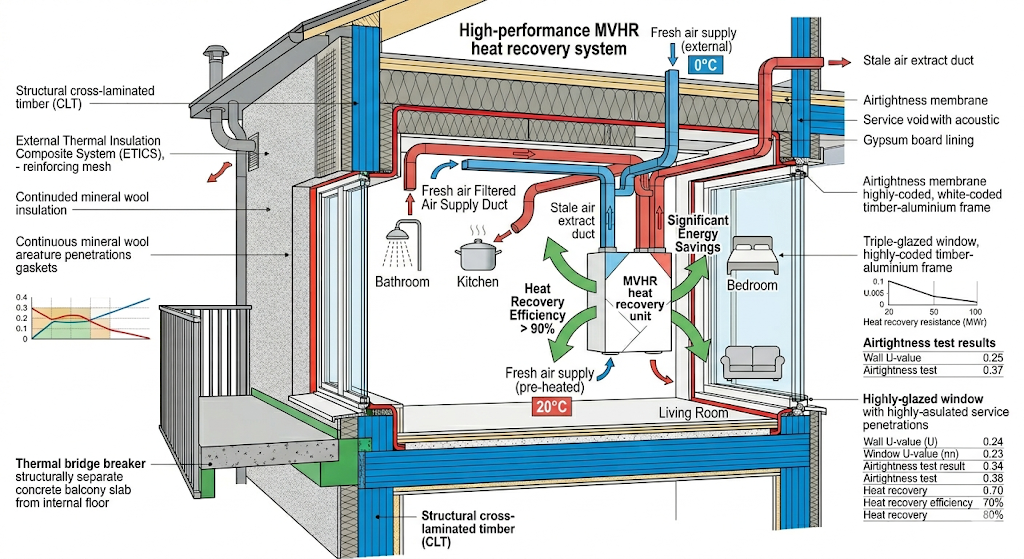

IMG 03 MVHR 폐열회수 환기장치 — 작동 원리 다이어그램
패시브 하우스는 기밀하기 때문에 창문을 자주 열지 않습니다. 대신 MVHR(Mechanical Ventilation with Heat Recovery, 폐열회수 환기장치)이 24시간 저속으로 실내 공기를 교환합니다. 이 장치가 패시브 하우스에서 폐(肺)의 역할을 하며, 동시에 에너지를 회수하는 열교환기 역할도 합니다.
작동 원리는 간단합니다. 욕실·주방 등에서 오염된 실내 공기를 배출할 때, 그 공기가 열교환기 코어를 통과하면서 열기를 남깁니다. 그 열기가 외부에서 유입되는 신선한 공기를 예열합니다. 겨울철 외기 온도 0℃가 장치를 통과하면 약 18~20℃로 예열된 채 실내로 공급됩니다— 난방 에너지의 80%가 이 과정에서 회수됩니다.
| MVHR 설계 요소 | 권장 기준 | 이유 |
|---|---|---|
| 열회수 효율 | 80% 이상 | PHI 인증 최소 기준 |
| 소음 수준 | 25dB(A) 이하 (침실 기준) | 수면 방해 방지 |
| 필터 등급 | F7 이상 (ePM1 50%+) | 미세먼지·꽃가루 차단 |
| 덕트 재질 | 스테인리스 또는 PP 재질 | 결로·곰팡이 방지 |
| 덕트 단열 | 열교환기~공급구 전 구간 | 덕트 내 결로 방지 |
| 필터 교체 주기 | 6개월~1년 (사용 환경에 따라) | 성능 유지·미세먼지 차단 |
동기의 경험 — MVHR 덕트 결로로 천장 곰팡이 발생한 사례
패시브 관련 현장에서 일한 동기에게서 들은 이야기입니다. MVHR 시공 현장에서 공기 공급 덕트 일부 구간의 단열 처리를 생략하고 시공했습니다. 겨울철에 차가운 외기가 단열 없는 덕트를 지나가면서 덕트 표면에 결로가 발생했고, 그 결로가 천장 석고보드를 타고 흘러 내려 천장에 곰팡이가 생겼습니다. 천장 마감 전체를 뜯어내고 덕트 전 구간에 단열재를 감싸는 추가 공사가 불가피했습니다. "MVHR은 설치가 어려운 게 아니라 덕트 단열이 핵심이야. 그게 빠지면 결로의 원인이 돼"라는 동기의 말이 기억납니다. MVHR 덕트는 열교환기 출구부터 각 공급구까지 전 구간 단열이 필수입니다.
MVHR 설치 전 확인할 실무 체크리스트
① 급기·배기 덕트 분리 경로 확인 — 급기와 배기가 같은 공간을 지나면 교차 오염 발생. ② 덕트 전 구간 단열재 감싸기 — 차가운 구간은 결로 위험. ③ 침실·거실 급기구 위치 — 외기가 직접 닿지 않는 천장 중앙부 권장. ④ 소음 측정 — 침실 25dB(A) 이하 확인. ⑤ 필터 접근성 확인 — 교체 시 사다리 없이 접근 가능한 위치에 장치 설치. 이 다섯 가지가 MVHR 관련 하자의 90%를 예방합니다.
05
Case Study · 국내 성공 사례와 직접 방문 가이드
국내에서 패시브 하우스를 확인하는 방법 : 세종 로렌하우스 · 노원 이지하우스

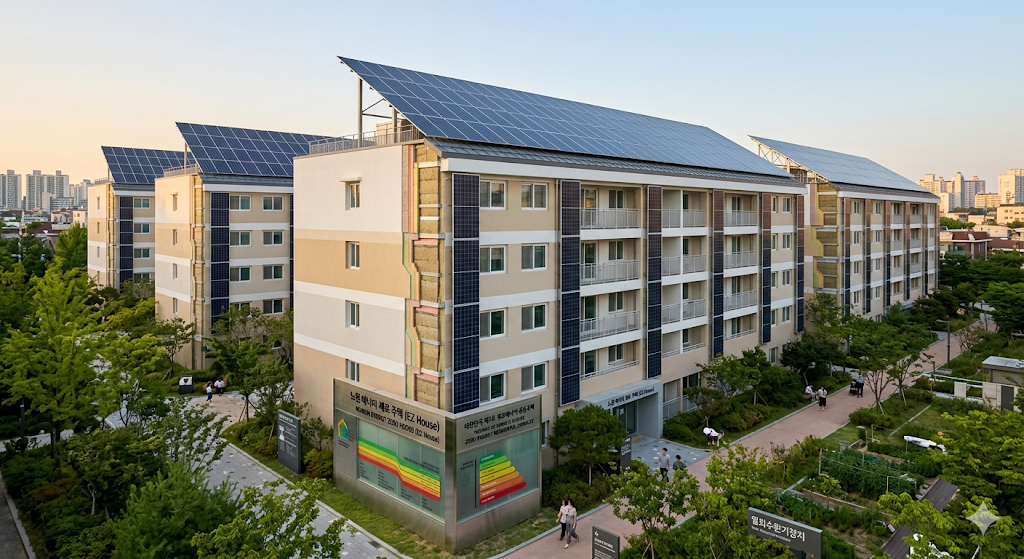

IMG 04 노원 이지하우스(EZ House) — 국내 최초 에너지 제로 공동주택
이론을 몸으로 이해하려면 직접 봐야 합니다. 국내에서 패시브 하우스 기술이 대규모로 적용된 두 곳을 소개합니다. 이 두 곳은 단순한 전시관이 아니라 실제 거주자가 사는 공간이며, 에너지 성능 데이터가 공개된 실증 현장입니다.
선배가 노원 이지하우스를 방문하고 돌아온 날
패시브 공법에 관심이 많은 선배가 노원 이지하우스를 견학하고 돌아와 해준 이야기입니다. "MVHR이 작동 중인데 소리가 안 들렸어. 손을 공급구에 대보니 미세하게 따뜻한 공기가 나오더라고. 그리고 창가에 앉았는데 겨울인데도 냉기가 없었어— 그게 제일 신기했어." 이론으로 알고 있던 것들이 실제 공간에서 몸으로 확인될 때의 충격이 컸다고 했습니다. "백 번 도면 보는 것보다 한 번 가보는 게 낫다. 거기 가면 패시브가 왜 '옵션'이 아니라 '미래'인지 이해해"라는 말이 기억납니다.
패시브 하우스는 단순히 친환경이라는 도덕적 가치에만 머물지 않습니다.
이는 에너지 위기 시대에 내 자산을 보호하는 가장 강력한 수단이자, 30년의 쾌적함을 미리 사는 행위입니다.
공사비 15%의 벽 앞에서 망설여진다면— 그 15%가 가져올 30년의 쾌적함과 평온함을 먼저 계산해 보십시오.
이는 에너지 위기 시대에 내 자산을 보호하는 가장 강력한 수단이자, 30년의 쾌적함을 미리 사는 행위입니다.
공사비 15%의 벽 앞에서 망설여진다면— 그 15%가 가져올 30년의 쾌적함과 평온함을 먼저 계산해 보십시오.
참고 자료 및 출처
- Passivhaus Institut (PHI) (2023). Criteria for the Passive House, EnerPHit and PHI Low Energy Building Standard. Darmstadt. — n50 ≤ 0.6회/h, 난방에너지 요구량 15kWh/m²a 이하 기준.
- 한국에너지공단 (2023). 건축물 에너지효율등급 인증 기준 및 제로에너지건축물 인증 제도 안내. 국토교통부·산업통상자원부 공동 고시.
- 녹색건축물 조성 지원법 제17조 (2023). 제로에너지건축물 인증 시 취득세·재산세 감면 및 용적률 완화 근거.
- KS F 2603 (2020). 건축물 기밀성 측정 방법 — 블로어 도어 테스트(Blower Door Test) 국내 표준.
- Feist, W. et al. (2005). Reinventing Air Heating: Convenient and Comfortable within the Frame of the Passive House Concept. Energy and Buildings, 37, 1186–1203. — MVHR 효율과 패시브 하우스 열역학 원리.
- 노원이지센터 (2024). 노원 에너지 제로 주택 단지 성과 보고서. 서울특별시 노원구. — 국내 최초 제로에너지 공동주택 에너지 성능 실증 데이터.
- 국토교통부 (2023). 건축물 에너지절약 설계기준 (국토교통부 고시 제2023-44호). — 단열재 두께 기준, 열관류율 기준, 국내 적용 에너지 성능 지표.
